Como projetar nervuras e saliências sem marcas de afundamento

Marcas de afundamento em superfícies externas comprometem a aceitação cosmética e a integridade estrutural das peças moldadas por injeção. Eles sinalizam imediatamente aos usuários finais uma baixa qualidade de fabricação. Não se pode simplesmente ignorar estes defeitos visuais num mercado consumidor altamente competitivo.

O principal culpado é a massa localizada desproporcional. Este fenômeno normalmente acontece onde recursos internos como nervuras e saliências encontram a parede nominal. A solução desse problema requer adesão estrita às diretrizes de Design for Manufacturability (DFM) muito antes do início da ferramentaria. Os ajustes do processo pós-moldagem, como o aumento da pressão de retenção, continuam sendo soluções não confiáveis ​​para falhas geométricas fundamentais.

Este artigo fornece índices de engenharia definitivos para ajudá-lo a integrar com êxito recursos estruturais complexos. Descreveremos estratégias comprovadas para eliminar completamente as marcas de afundamento no estágio CAD. Seguir essas diretrizes precisas reduz as iterações de ferramentas, melhora a qualidade da peça final e acelera o tempo geral de colocação no mercado.

Takeaways -chave

• Regra das Proporções: Mantenha a espessura da nervura na base entre 50% e 70% da espessura nominal da parede para evitar resfriamento retardado e retração localizada.
• Isolamento de Bosses: Nunca anexe bosses sólidos diretamente em paredes cosméticas; use núcleos e reforços de suporte para manter a espessura uniforme da parede.
• Avaliação Holística: O design é apenas metade da equação; a execução bem-sucedida requer um fabricante capaz de projetar moldes de injeção de plástico avançados (colocação estratégica de portas e resfriamento conformal).
• Específicos da aplicação: Os requisitos cosméticos determinam parâmetros mais rígidos - o que é aceitável em um componente estrutural interno falhará no controle de qualidade em um molde de plástico doméstico altamente visível ou exterior Parâmetro de projeto .

1. A física das marcas de afundamento nas interseções de recursos

Compreender a dinâmica da contração volumétrica é crucial para qualquer engenheiro mecânico. Quando o plástico derretido entra na cavidade do molde, ele imediatamente começa a resfriar de fora para dentro. A camada externa solidifica rapidamente contra a ferramenta de aço frio. O núcleo fundido leva muito mais tempo para congelar. Seções mais grossas retêm o calor por mais tempo. Eles encolhem para dentro quando finalmente esfriam. Essa contração térmica interna puxa a superfície externa já resfriada para dentro, criando uma depressão visível conhecida como marca de afundamento.

Os engenheiros frequentemente enfrentam o problema de acumulação de massa durante o projeto de peças. Você pode projetar uma parede nominal perfeitamente padrão. Você pode adicionar uma costela aparentemente fina para resistência estrutural. No entanto, onde estas duas operações se cruzam, cria-se inadvertidamente uma secção transversal espessa oculta. Avaliamos esta massa oculta usando o método do círculo inscrito. Se você desenhar um círculo dentro da interseção CAD, seu diâmetro geralmente será significativamente maior que a espessura nominal da parede. Esta acumulação de massa oculta atua como um reservatório térmico e torna-se a causa direta da retração localizada.

Devemos também abordar o grave custo da remediação. Consertar marcas de pia após cortar aço apresenta enormes dores de cabeça logísticas. Você deve realizar modificações caras no molde. Os fabricantes de ferramentas geralmente precisam usar EDM (usinagem por descarga elétrica) ou soldar a ferramenta para afinar as cavidades das costelas. Alternativamente, os moldadores tentam corrigir o defeito usando parâmetros de processamento agressivos. Eles aumentam a matilha e mantêm as pressões. Esses ajustes que eliminam o tempo de ciclo desperdiçam energia e introduzem tensões internas perigosas na peça. Devemos primeiro corrigir a geometria no CAD para evitar essas penalidades.

2. Parâmetros de engenharia para projeto de nervuras

Você deve estabelecer uma adesão estrita à regra de relação de espessura de base. A espessura da sua nervura na base deve medir entre 50% e 70% da espessura nominal da parede. Exigimos 50% para resinas semicristalinas de alto encolhimento, como náilon ou polipropileno. Você pode aumentar com segurança a proporção em até 70% para resinas amorfas de baixa contração, como policarbonato ou ABS. Exceder esses limites matematicamente convida a defeitos superficiais.

Os ângulos de inclinação e as limitações de altura exigem um equilíbrio cuidadoso. Recomendamos 0,5° a 1,5° de inclinação por lado para uma ejeção adequada do molde. Você deve observar cuidadosamente a altura máxima das costelas. Costelas mais altas naturalmente requerem mais tiragem para serem liberadas da cavidade de aço. Esta corrente adicional engrossa inadvertidamente a base da costela. Uma base mais espessa viola a regra de 50-70% e causa imediatamente marcas de afundamento. Mantenha a altura total da costela abaixo de três vezes a espessura nominal da parede para evitar essa armadilha geométrica.

Você deve especificar filetes e raios precisos. Você precisa de raios de base medindo 0,25 a 0,5 vezes a espessura nominal da parede. Cantos agudos que se cruzam causam concentrações severas de tensão. Eles levam à falha prematura da peça sob carga mecânica. Entretanto, raios excessivamente grandes adicionam massa desnecessária à interseção. Este material extra aciona as marcas exatas de dissipação térmica que você deseja evitar.

As regras de espaçamento determinam a longevidade da ferramenta e a estética da peça. Você deve espaçar as nervuras pelo menos duas vezes a espessura nominal da parede. Costelas bem compactadas evitam que o aço do molde esfrie adequadamente. O aço superaquecido agrava as marcas de afundamento porque o plástico local não consegue congelar rápido o suficiente. O espaçamento adequado garante uma dissipação uniforme de calor em toda a geometria da ferramenta.

3. Projetando ressaltos para fixadores sem defeitos de superfície

Cilindros grossos e sólidos garantem marcas de afundamento na superfície oposta. Eles representam enormes poças de plástico derretido. Eles esfriam muito mais lentamente do que as paredes uniformes circundantes. Este resfriamento retardado puxa a superfície cosmética para dentro, prejudicando a aparência do produto. Você deve evitar ativamente projetar chefes sólidos em qualquer circunstância.

A perfuração adequada resolve este problema fundamental. Você deve extrair o centro de cada geometria de saliência. Certifique-se de que a espessura da parede do ressalto permaneça estritamente abaixo de 60% da parede nominal da peça. Calcule cuidadosamente o diâmetro interno (ID) e o diâmetro externo (OD). Esta proporção ideal mantém a resistência estrutural essencial para fixadores roscados, ao mesmo tempo que evita ativamente dissipadores térmicos.

A implementação de espaçadores e fixação adequada na parede é altamente crítica. Nunca mescle uma saliência diretamente em uma parede externa principal. Isso cria uma enorme interseção de material que inevitavelmente encolherá. Em vez disso, siga estas etapas numeradas para uma integração adequada do chefe:

1. Afaste o ressalto da parede nominal para estabelecer uma folga mínima de 3 mm.
2. Retire o centro para aderir à limitação de 60% de espessura da parede.
3. Amarre a saliência isolada de volta à parede principal usando nervuras de conexão finas, também conhecidas como reforços.
4. Certifique-se de que esses reforços de conexão também sigam a regra de 50% a 70% de espessura para evitar marcas secundárias de afundamento.

Essa abordagem isola a massa pesada do chefe de suas superfícies cosméticas críticas. Preserva a integridade estrutural enquanto protege a qualidade visual.

4. Adaptando o DFM aos diferentes requisitos do setor

Os engenheiros equilibram constantemente a necessidade de rigidez com a exigência de superfícies Classe A perfeitas. Costelas mais grossas proporcionam rigidez superior. Infelizmente, eles também arruínam a perfeição visual. Você deve encontrar o meio-termo ideal com base na aplicação específica do uso final do produto.

Os padrões automotivos exigem engenharia rigorosa. Um bem projetado molde de injeção automotiva deve levar em conta cargas estruturais extremas, altas forças de impacto e resistência constante à vibração. Os componentes automotivos freqüentemente utilizam resinas com enchimento de vidro. As fibras de vidro restringem o encolhimento ao longo da direção do fluxo. Isso altera drasticamente as taxas de contração volumétrica. Você deve modificar suas proporções de nervuras padrão para acomodar esses materiais compósitos avançados, muitas vezes reduzindo a proporção de espessura de base para 40% para polímeros altamente preenchidos.

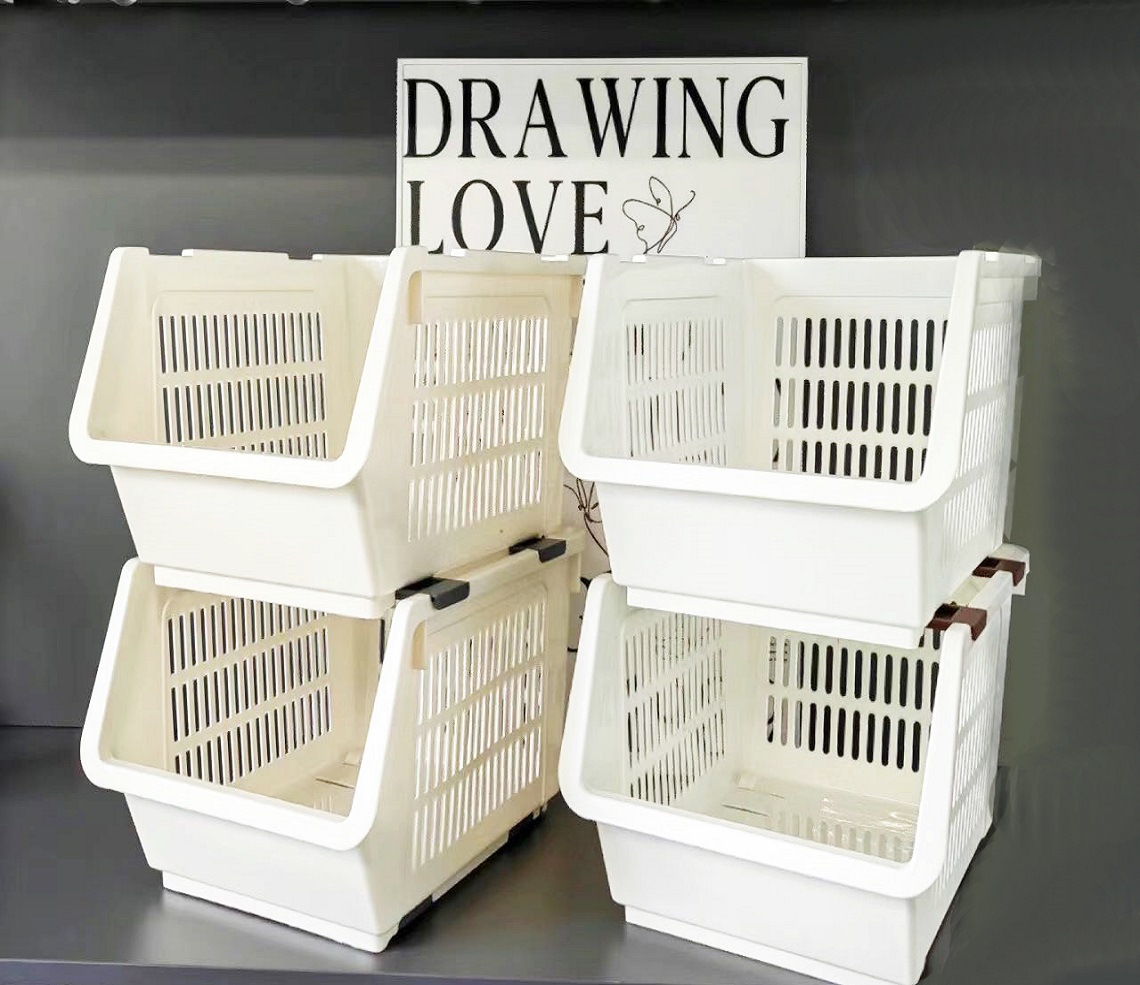

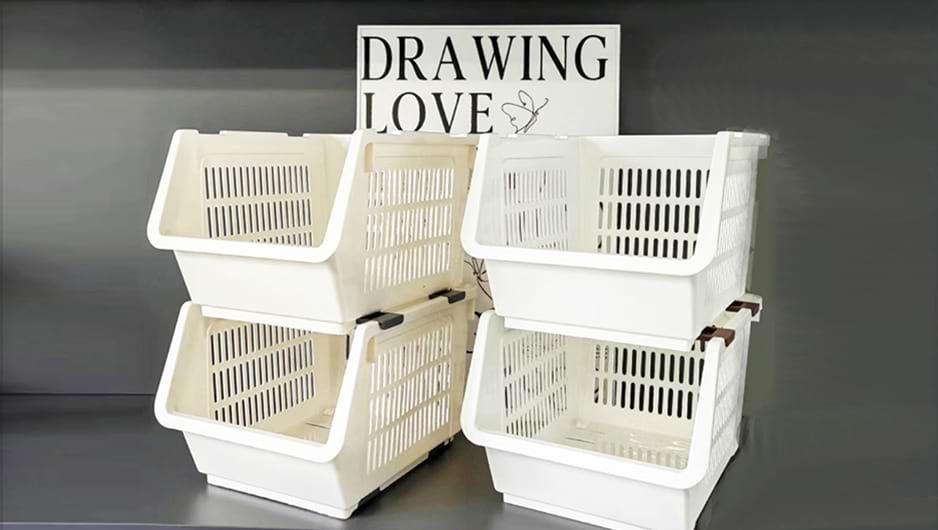

Os bens de consumo exigem perfeição estética absoluta. Um de alta qualidade molde de plástico doméstico produz acabamentos brilhantes e de alto brilho. Numa superfície exterior brilhante, mesmo micro-pias medindo menos de 0,01 mm de profundidade tornam-se altamente visíveis. Os consumidores percebem essas pequenas falhas como graves defeitos de qualidade. A adesão estrita à redução de massa é absolutamente inegociável aqui. Os projetistas costumam utilizar superfícies onduladas em vez de nervuras tradicionais para obter rigidez sem arriscar marcas de afundamento.

5. O papel do projeto de moldes de injeção de plástico na prevenção de defeitos

A geometria CAD perfeita ainda pode sofrer afundamentos se a arquitetura de ferramentas for profundamente falha. A prevenção de defeitos requer uma abordagem altamente holística. Exige um projeto de molde de injeção de plástico altamente otimizado . Os engenheiros de ferramentas devem complementar o projeto de sua peça com construção inteligente em aço.

A proximidade do canal de resfriamento desempenha um papel importante na qualidade da peça. Você deve direcionar o líquido refrigerante circulante para áreas que abrigam recursos estruturais pesados. Os fabricantes de ferramentas freqüentemente usam defletores e borbulhadores dentro dos pinos de aço. Isso extrai calor diretamente do núcleo profundo da saliência. O resfriamento localizado mais rápido impede que o plástico fundido se afaste da parede da cavidade durante a fase de congelamento.

A localização e o dimensionamento da porta determinam o sucesso da fase de embalagem. Posicione seus portões estrategicamente. Você deseja que a cavidade seja compactada de maneira eficaz antes que o portão congele. Sempre direcione o fluxo de seções grossas para seções finas. Se o plástico fluir de fino para grosso, a área fina congela prematuramente. Você perde a capacidade de compactar a área espessa, causando marcas imediatas de afundamento.

Devemos também reconhecer as realidades do processamento. Depender de altas pressões de compactação para forçar a saída de marcas de afundamento introduz forte tensão moldada. Essas pressões extremas compactam as moléculas do polímero de maneira anormalmente apertada perto da porta. Com o tempo, esse estresse relaxa. A peça inevitavelmente deformará, quebrará ou falhará totalmente no campo. A arquitetura de ferramentas inteligente elimina a necessidade de parâmetros de processamento abusivos.

6. Avaliando um parceiro de moldagem por injeção para geometria complexa

Você precisa de um fabricante com recursos proativos de DFM. Um parceiro de moldagem confiável fornece antecipadamente uma análise detalhada do Moldflow. Eles identificam áreas de alto risco antes de citar os custos finais da ferramenta. Eles analisam atentamente sua estratégia de moldagem por injeção de costelas e chefes no início do jogo de desenvolvimento. Eles sinalizam zonas de acumulação de massa antes mesmo de o aço ser cortado.

A transparência das ferramentas separa parceiros excelentes de fornecedores médios. Procure empresas que discutam abertamente sua estratégia de linha de resfriamento e seleção de aço para moldes durante a fase inicial de avaliação. Eles devem explicar claramente como o design específico de sua ferramenta evita que suas peças complexas afundem.

Você deve implementar estratégias sólidas de mitigação de riscos ao selecionar um fornecedor. Considere avaliar os parceiros com base nestes critérios:

• Solicite estudos de caso detalhados que demonstrem sucesso com peças altamente cosméticas e estruturalmente complexas.
• Verifique a experiência prática deles no processamento do tipo de resina específico selecionado para o seu projeto.
• Revise seus procedimentos padrão de controle de qualidade para medição e rejeição de micro-pias em superfícies brilhantes.
• Confirme sua capacidade interna de projetar e fabricar canais de resfriamento conformados usando impressão 3D em metal.

Incentive sua equipe de engenharia a enviar arquivos CAD para uma análise abrangente e sem compromisso da capacidade de fabricação. Encontrar erros geométricos agora evita semanas de depuração frustrante posteriormente no ciclo de produção.

Conclusão

Projetar características estruturais sem defeitos superficiais é um exercício de disciplina geométrica rigorosa. Você deve gerenciar agressivamente a redução de massa localizada em todo o seu modelo CAD. Cada intersecção requer um exame cuidadoso para evitar a acumulação térmica. A adesão à regra de 50% a 70% garante um resfriamento uniforme e mantém a integridade da superfície.

Nunca comprometa a relação de espessura nominal da parede para obter um ganho percebido na resistência mecânica. Adicionar mais plástico muitas vezes enfraquece a peça, introduzindo vazios internos e dissipadores externos. Em vez disso, use geometrias alternativas de forma criativa. Considere o emprego de corrugações, múltiplas nervuras mais curtas ou materiais compostos avançados para atingir a rigidez necessária.

Não deixe o acabamento superficial final ao acaso. Contrate suporte de engenharia qualificado para uma revisão completa do DFM de seus modelos atuais. Essa etapa proativa garante uma produção livre de defeitos, reduz as taxas de refugo no longo prazo e, em última análise, protege a reputação da sua marca no mercado.

Perguntas frequentes

P: Você pode consertar uma marca de pia aumentando a pressão de retenção da moldagem por injeção?

R: Apenas em um grau menor. Empurrar mais material para dentro da cavidade pode mascarar superficialmente pequenas pias. No entanto, a pressão excessiva cria uma enorme tensão interna e subsequente deformação da peça. A única solução permanente e confiável é a modificação geométrica. Você deve reduzir a espessura da parede na base do recurso.

P: Qual é o ângulo de inclinação ideal para as costelas para evitar marcas de afundamento?

R: Recomendamos um mínimo de 0,5° de cada lado para uma ejeção limpa. Contudo, o seu cálculo deve garantir que o calado aplicado não faça com que a base da nervura exceda 60% da espessura nominal da parede. Costelas mais altas requerem equilíbrio cuidadoso para evitar geometria pesada no fundo.

P: O tipo de material plástico afeta as marcas de afundamento nas saliências?

R: Sim. Materiais semicristalinos como PP, POM e PA têm taxas de contração volumétrica muito mais altas do que materiais amorfos como ABS e PC. Portanto, as resinas semicristalinas exigem uma adesão muito mais rigorosa à regra de 50% de espessura de parede para evitar defeitos superficiais visíveis.
