Especificar o acabamento errado do molde pode destruir um projeto de engenharia que de outra forma seria perfeito. Inúmeros lançamentos de produtos param quando as peças fabricadas falham nas inspeções visuais. Você pode enfrentar atrasos severos, retrabalho caro de ferramentas e prazos de produção estourados quando isso acontecer. As rejeições estéticas e a aderência de peças resultam diretamente de escolhas incompatíveis de acabamento superficial. A indústria atualmente carece de uma linha de base universal. Os fabricantes norte-americanos geralmente seguem as diretrizes do SPI. Por outro lado, os mercados europeus e asiáticos utilizam frequentemente a escala VDI 3400.
Descreveremos exatamente como avaliar esses dois sistemas distintos. Você aprenderá uma estrutura técnica rígida para escolher o acabamento correto com base no custo do ferramental, seleção de materiais e ângulos de inclinação necessários. Continue lendo para especificar com segurança a textura certa para seu próximo projeto de moldagem de plástico. Este guia elimina suposições na texturização de moldes. Você pode evitar armadilhas comuns e agilizar seu ciclo de produção hoje mesmo.
Comece definindo os acrônimos e entendendo como os engenheiros os aplicam em cenários do mundo real. Devemos examinar os acabamentos de superfície SPI vs VDI para compreender suas principais diferenças mecânicas. O padrão da Society of Plastics Industry (SPI) concentra-se fortemente em técnicas de polimento manual. Os fabricantes de ferramentas conseguem esses acabamentos usando ferramentas manuais, pedras abrasivas e pasta de diamante. Você encontrará quatro categorias principais no sistema SPI. Cada categoria contém três subclasses, numeradas de 1 a 3.
Por outro lado, o padrão Verein Deutscher Ingenieure (VDI 3400) opera de forma diferente. Abrange principalmente texturas obtidas por meio de usinagem por descarga elétrica (EDM). Este padrão remove completamente o polimento manual da equação. A escala varia de VDI 12 a VDI 45. VDI 12 representa um acabamento suave e fosco. VDI 45 representa uma textura muito pesada e agressiva.
Os acabamentos VDI permanecem altamente repetíveis em todas as execuções de produção. A textura final da superfície está diretamente ligada aos parâmetros da máquina, e não à técnica de polimento individual do fabricante de ferramentas. O eletrodo EDM faísca contra o aço, deixando crateras microscópicas. O tamanho e a profundidade dessas crateras determinam o número VDI específico. Além disso, os graus VDI se correlacionam diretamente com os valores padrão de rugosidade superficial (Ra). Isto torna a medição objetiva muito mais fácil para as equipes de controle de qualidade.
A escolha do padrão certo envolve diversas variáveis operacionais. Ao avaliar um molde de injeção de plástico , você deve avaliar fortemente a previsibilidade e os prazos de entrega. VDI é controlado por máquina. Oferece consistência estrita em múltiplas cavidades. Você pode programar uma máquina EDM para acender uma cavidade com um acabamento VDI 30 preciso. A máquina irá replicar isso perfeitamente em todas as cavidades de um molde familiar. O SPI depende muito da habilidade do operador. A consistência cavidade a cavidade é muito mais difícil de garantir em geometrias complexas. Um técnico pode polir uma cavidade de forma um pouco mais agressiva do que outra, levando a pequenas incompatibilidades visuais nas peças moldadas finais.
Considerações sobre ferramentas e prazo de entrega também determinam sua escolha. Os graus SPI A e B requerem aços de molde mais duros para reter o polimento de maneira eficaz. Freqüentemente, você precisa de aços para ferramentas premium, como H13 ou Stavax. Isso aumenta drasticamente os custos iniciais das matérias-primas. O polimento manual para acabamentos SPI de alto nível também acrescenta dias ou até semanas ao tempo de conclusão do molde. O polimento é sequencial. Você não pode pular etapas. Os acabamentos VDI são usinados diretamente no aço durante a fase de EDM. Você economiza tempo de trabalho manual significativo e comprime sua programação de ferramentas.
Os riscos de alteração geométrica apresentam outro fator crítico durante a fabricação de moldes. O polimento manual excessivo pode acidentalmente arredondar cantos vivos. Um operador polindo agressivamente um acabamento SPI A-2 pode alterar inadvertidamente microdimensões críticas na ferramenta. O processo EDM usado para VDI mantém uma integridade geométrica rigorosa. O eletrodo queima a textura do aço uniformemente, sem depender de atrito físico.
Melhores Práticas: Sempre especifique acabamentos VDI em peças que exigem cantos internos afiados ou recursos de intertravamento precisos para preservar microgeometrias.
Erro comum: especificar um acabamento SPI A-1 em uma peça com micronervuras complexas. O processo de polimento manual quase certamente destruirá as bordas nítidas e pretendidas das nervuras, levando à falha da peça.
Os engenheiros devem combinar o padrão de superfície com o ambiente de uso final. Vejamos aplicações específicas da indústria para ver onde cada padrão se destaca.
Os requisitos de moldes de injeção automotiva exigem controle estético preciso e alta durabilidade. Ao projetar componentes internos como painéis, consoles centrais e acabamentos, os engenheiros normalmente exigem VDI 30 a VDI 36. Essas texturas EDM pesadas proporcionam superfícies antirreflexo e resistentes a arranhões. Muitas vezes imitam perfeitamente texturas semelhantes a couro, aumentando o valor percebido do interior do veículo. Para componentes externos, como caixas de luz e lentes, os requisitos mudam completamente. Você deve especificar SPI A-1 ou A-2 para um molde de injeção automotiva que produza clareza óptica. Esses acabamentos polidos com diamante permitem a máxima transmissão de luz e eliminam a distorção visual.

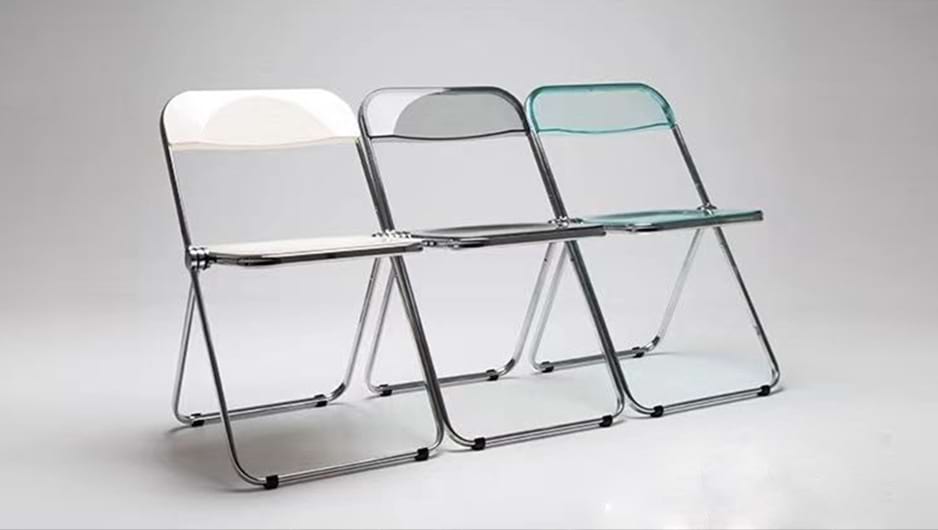

Bens de consumo e móveis também determinam padrões de superfície específicos. Grandes peças estruturais geralmente utilizam classes SPI C ou D. Como alternativa, você poderá ver o VDI 27 ao VDI 33 implantado com frequência. Por exemplo, um molde de cadeira de plástico exige que essas texturas agressivas funcionem adequadamente no mercado. Essas classes mais ásperas mascaram com eficácia marcas de fluxo, marcas de afundamento e imperfeições de canal em grandes áreas de superfície. Eles também fornecem aderência essencial ao usuário final e durabilidade a longo prazo contra arranhões. Um acabamento altamente brilhante em uma cadeira de plástico destacaria cada defeito de fabricação e arranharia facilmente durante o uso diário.
Os dispositivos médicos e de salas limpas operam sob rígidas diretrizes regulatórias. Os engenheiros exigem notas SPI A altamente polidas para essas aplicações críticas. Superfícies lisas e não porosas evitam o acúmulo de bactérias e facilitam a esterilização. Eles também permitem a inspeção visual dos fluidos que passam pelo dispositivo. Uma superfície VDI texturizada pode reter contaminantes microscópicos em um ambiente clínico, levando a graves falhas regulatórias.
Os acabamentos de superfície determinam fortemente a geometria da peça física. A regra do ângulo de saída permanece absoluta na moldagem por injeção de plástico. O Draft permite que a peça seja ejetada suavemente sem esmerilhar as paredes do molde. Se você especificar um acabamento liso como SPI A/B ou VDI 12-18, será necessário um mínimo de 0,5° a 1° de inclinação. Acabamentos texturizados exigem muito mais folga. Para texturas agressivas como SPI C/D ou VDI 24-45, você deve adicionar 1° de inclinação para cada 0,02mm (0,001") de profundidade de textura.
A não especificação do projeto correto resulta em defeitos de fabricação imediatos. Você verá arranhões graves e marcas de arrasto nas paredes laterais. Os pinos ejetores podem até mesmo empurrar diretamente a peça durante a ejeção porque o atrito mantém o plástico com muita força contra o aço texturizado.
O gráfico a seguir ilustra recomendações padrão de ângulo de inclinação com base na profundidade do acabamento superficial.
| Tipo de acabamento de superfície | Classes equivalentes | Ângulo de saída mínimo necessário |
|---|---|---|
| Alto brilho/suave | SPI A-1, A-2, VDI 12 | 0,5° a 1,0° |
| Semibrilhante / Fosco | SPI B-1, C-1, VDI 24 | 1,5° a 2,0° |
| Textura Média | SPI D-1, VDI 30 | 2,5° a 3,5° |
| Textura Pesada | SPI D-3, VDI 45 | 5,0° ou superior |
A contração e a viscosidade do material também influenciam fortemente a escolha do acabamento. Os plásticos cristalinos se comportam de maneira diferente dos plásticos amorfos dentro da cavidade do molde. Materiais como POM, PA e PP encolhem significativamente durante a fase de resfriamento. Eles se afastam das paredes da cavidade e se soltam facilmente das superfícies SPI altamente polidas. Plásticos amorfos como PC, ABS e PMMA são naturalmente “pegajosos”. Eles sofrem menos contração volumétrica e são propensos a bloqueios a vácuo em moldes de alto brilho (SPI A). O plástico cria um efeito de sucção literal contra o aço perfeitamente liso.
Esses polímeros pegajosos geralmente apresentam melhor desempenho com uma microtextura aplicada ao molde. Usar um acabamento SPI B/C ou VDI 18-24 permite que bolsas microscópicas de ar quebrem a vedação de vácuo durante a ejeção. Isso garante uma remoção suave das peças e evita marcas de tensão do pino ejetor no produto acabado.
As equipes de controle de qualidade enfrentam desafios distintos ao verificar acabamentos superficiais no chão de fábrica. Devemos abordar a armadilha da subjetividade inerente aos padrões do SPI. A inspeção visual costuma ser altamente subjetiva. Um inspetor pode aprovar um acabamento SPI B-2, enquanto outro o rejeita com base nas condições de iluminação ou no julgamento pessoal. Você deve estabelecer placas de referência física durante o processo de Controle de Qualidade (CQ). Tanto o fornecedor de fabricação quanto o cliente de engenharia devem assinar essas placas físicas antes do início da produção em massa. Esta etapa simples evita disputas dispendiosas com fornecedores posteriormente.
VDI oferece mensurabilidade muito melhor. O VDI pode ser verificado objetivamente usando um perfilômetro. Este dispositivo arrasta uma caneta microscópica através do aço do molde. Ele mede o valor exato de Ra (Roughness Average) em micrômetros. A máquina fornece um ponto de dados concreto. Não há espaço para debate ou interpretação subjetiva.
As implicações do fornecimento global complicam ainda mais esta situação. Muitas empresas transferem moldes entre a Ásia, a Europa e a América do Norte durante a sua vida operacional. Você deve preencher proativamente a lacuna entre as expectativas de SPI e VDI. Sempre exija um gráfico de tradução Ra rigoroso no PO (Ordem de Compra) oficial. Isso garante que uma oficina de ferramentas na Alemanha compreenda a rugosidade exata equivalente a um acabamento SPI B-1 especificado por um designer industrial em Chicago.
A escolha do acabamento correto do molde requer equilíbrio entre estética, ciência dos materiais e realidades de fabricação. Você deve navegar pela matriz de decisão com cuidado. Escolha padrões VDI quando precisar de texturas repetíveis geradas por máquina e controle rigoroso de custos durante a fase de ferramental. Escolha os padrões SPI quando seu projeto exigir alto brilho, clareza óptica ou requisitos cosméticos premium que somente o polimento manual com diamante pode alcançar.
Suas próximas etapas imediatas envolvem verificação rigorosa do projeto. Aconselhe suas equipes de engenharia a auditar todos os modelos CAD 3D para obter ângulos de inclinação adequados antes de definir uma especificação de acabamento superficial. Faça referência cruzada da taxa de encolhimento do polímero escolhido com a profundidade de textura pretendida. Por fim, sempre forneça placas de referência física ou valores Ra rigorosos ao seu parceiro de ferramentas para garantir o alinhamento absoluto antes de cortar aço.
R: Não há conversão 1:1 porque o SPI inclui jateamento e polimento manual, enquanto o VDI é estritamente baseado em EDM. Os processos criam diferentes topografias microscópicas. No entanto, existem aproximações aproximadas baseadas em valores de Ra. Por exemplo, o VDI 12 se alinha aproximadamente com o valor Ra de um acabamento SPI C-1. Sempre use um perfilômetro para traduções exatas.
R: O custo do ferramental aumenta significativamente devido ao trabalho manual ou ao tempo prolongado de EDM, mas o preço por peça normalmente permanece inalterado. Os custos por peça só aumentam se o acabamento especificado exigir um tempo de ciclo de injeção mais lento ou exigir limpeza frequente do molde, como o gerenciamento de liberação agressiva de gases em moldes SPI de alto brilho.
R: Texturas pesadas difundem a luz de forma eficaz, quebrando os reflexos que destacam as depressões superficiais. As classes VDI 36-45 ou SPI D-3 são as melhores opções para mascarar marcas de pia em nervuras grossas ou seções de parede pesadas. Essas texturas profundas camuflam perfeitamente as linhas de fluxo e pequenas imperfeições das portas.
