Implementar um ângulo de inclinação é mais do que apenas uma prática recomendada de CAD. Ele atua como uma ferramenta crítica de mitigação de riscos antes do corte de aço caro. A omissão do estiramento inevitavelmente leva a graves distorções nas peças, tempos de ciclo excessivos e danos irreversíveis à ferramenta. Rascunho refere-se à ligeira conicidade aplicada às paredes verticais de uma peça moldada paralela à linha de partição. Sem esta conicidade essencial, o plástico de resfriamento encolhe firmemente em torno dos núcleos do molde, criando um atrito maciço durante a ejeção. Os fabricantes que ignoram esta realidade física enfrentam altas taxas de sucata e lançamentos de produção paralisados. Este guia serve como uma estrutura prática para engenheiros e equipes de compras avaliarem seus projetos quanto à capacidade de fabricação (DFM). Exploraremos como diferentes materiais, texturas e geometrias complexas determinam seus requisitos exatos de conicidade. Continue lendo para garantir uma transição perfeita do protótipo para a produção em grande escala.
Muitos engenheiros veem o rascunho como um requisito puramente técnico. Precisamos mudar essa conversa da teoria da engenharia para o impacto nos resultados financeiros. A produção de peças perfeitas requer uma fase de ejeção limpa. A tiragem reduz diretamente o atrito entre o plástico de resfriamento e a cavidade de aço. Menos atrito significa que você enfrenta uma probabilidade muito menor de marcas de arrasto, arranhões ou empenamentos durante a ejeção. Quando o plástico é arrastado contra paredes verticais de aço, o acabamento da superfície degrada-se imediatamente. Essa degradação leva à rejeição de peças na estação de controle de qualidade. Uma parede devidamente cônica elimina esse atrito. A peça sai do núcleo sem esforço.
A ejeção sem atrito também melhora radicalmente a longevidade da ferramenta. As altas forças de ejeção colocam uma tensão imensa nos componentes móveis. Projetar a conicidade adequada reduz esse estresse mecânico nos pinos ejetores e no próprio molde de injeção de plástico . Menos desgaste significa que sua linha de produção terá menos tempo de inatividade para manutenção. Também se traduz diretamente em tempos de ciclo mais rápidos. O tempo de ciclo determina o rendimento geral da fabricação. Se as peças ficarem presas, o operador da máquina deverá intervir manualmente. A intervenção manual adiciona minutos dispendiosos a um ciclo. Tempos de ciclo mais rápidos exigem ejeção automatizada e perfeita.
Ignorar o projecto acarreta um enorme risco financeiro. A amostragem de um molde sem tiragem suficiente geralmente resulta em peças presas. Se isso acontecer, você deverá interromper a produção imediatamente. Você provavelmente precisará contar com EDM (usinagem por descarga elétrica) para recortar o molde. O recortamento de aço endurecido é caro e destrói o cronograma de lançamento. Você pode evitar esses altos custos de redesenho integrando a conicidade correta durante a fase inicial do CAD.
Melhores Práticas: Sempre avalie as forças de ejeção durante a fase DFM antes de finalizar o projeto da ferramenta.
Erro comum: presumir que os sprays desmoldantes podem compensar a conicidade geométrica deficiente. Os sprays deixam resíduos e retardam os tempos de ciclo.
As diretrizes DFM padrão da indústria fornecem números concretos e acionáveis. Contamos com essas linhas de base para garantir que as peças sejam liberadas de forma limpa da cavidade de aço.
A aplicação da conicidade correta depende da profundidade e função específicas do recurso. Classificamos os requisitos padrão em três níveis principais.
Gráfico de linha de base padrão
| Recurso Tipo | Grau Mínimo Requisito | Aplicação Típica |
|---|---|---|
| Paredes Altamente Restritas | 0,5° | Faces verticais curtas onde severas restrições de projeto impedem conicidades padrão. |
| Profundidades de recurso padrão | 1,0° a 2,0° | O padrão geral para a maior parte da geometria vertical interna e externa. |
| Rostos desligados | 3,0° ou mais | Áreas de contato deslizante metal-metal para evitar escoriações prematuras. |
Você deve ver 0,5° como um mínimo absoluto. Os projetistas só devem usá-lo para faces verticais curtas e altamente restritas. Às vezes, os componentes eletrônicos internos enfrentam restrições extremas de espaço. Os engenheiros podem pressionar 0,5 graus aqui. Você deve polir o aço até obter um acabamento espelhado para fazer este trabalho. A maioria das profundidades de recursos padrão tem melhor desempenho na faixa de 1,0° a 2,0°. Esta norma geral cobre a maioria dos gabinetes convencionais. As faces de fechamento envolvem contato deslizante metal-metal. Eles exigem um mínimo de 3,0° para evitar escoriações induzidas por fricção ao longo do tempo. Um cone generoso garante que as faces de aço se limpem instantaneamente após a abertura.
Recursos básicos profundos requerem atenção extra. O padrão da indústria determina a adição de 1° por polegada de profundidade. Núcleos mais longos criam mais atrito à medida que o material encolhe. A força de contração se multiplica ao longo da longa área de superfície. Usamos esta regra para contrariar esta força cumulativa.

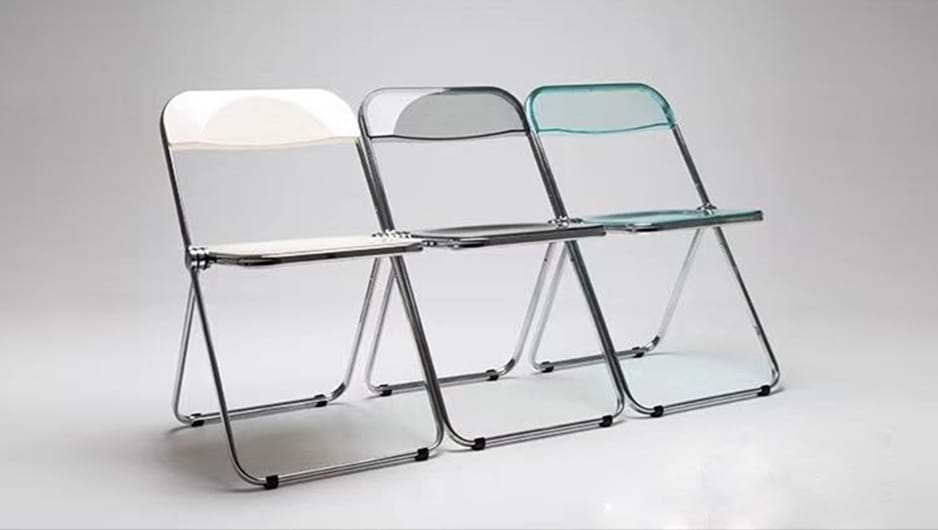

Consideremos um exemplo prático de aplicação. Projetar um com cavidade profunda molde de cadeira de plástico requer um calado significativamente maior tanto no núcleo quanto na cavidade. Sem ele, você cria fechaduras a vácuo. A enorme área de superfície não será liberada de forma limpa. A conicidade adequada garante que o ar possa entrar na lacuna, quebrando o vácuo instantaneamente após a ejeção.
Superfícies texturizadas complicam a física de ejeção. Você deve compensar os micro-cortes criados pelo padrão de textura. A regra de ouro requer a adição de 1,5° por 0,001" (0,025 mm) de profundidade de textura. Os requisitos de textura padrão da Mold-Tech enfatizam esta fórmula precisa.
As texturas escondem falhas cosméticas e melhoram a aderência. No entanto, eles agarram o aço com força. Texturas agressivas imitam couro pesado ou padrões pontilhados. Eles mordem profundamente o plástico. Portanto, texturas agressivas exigem tiragem altamente agressiva para evitar que o plástico arraste e rasgue o acabamento. Se você ignorar esta regra, a textura parecerá danificada e inconsistente em toda a peça.
Os polímeros se comportam de maneira diferente à medida que esfriam. Você não pode aplicar cones universais sem avaliar as realidades físicas da resina escolhida. As propriedades do material determinam fortemente o quão agressivamente uma peça irá aderir ao núcleo de aço.
Melhores Práticas: Faça referência cruzada em sua folha de dados de resina para valores de contração antes de fixar seus cones CAD.
Erro comum: Usar um design cônico otimizado para ABS em um novo molde destinado a nylon com fibra de vidro.
Materiais de alto encolhimento prendem o núcleo com muito mais força do que materiais de baixo encolhimento. A contração volumétrica define o quanto o plástico se contrai à medida que esfria de líquido para sólido. Resinas como Nylon ou POM (Acetal) apresentam encolhimento significativo. À medida que esfriam, eles se prendem às características internas com imensa força. O acetal comprime literalmente o pino central. Se você fornecer apenas 1 grau de conicidade, os pinos ejetores perfurarão a peça. Você deve projetar uma conicidade mais alta para características internas ao moldar essas resinas específicas.
A rigidez do plástico curado também altera sua estratégia de conicidade. Classificamos as resinas em duas grandes categorias em relação à rigidez:
Muitas peças estruturais utilizam resinas com enchimento de vidro. As fibras de vidro aumentam a integridade estrutural, mas aumentam fortemente o atrito. Eles agem como uma lixa contra a cavidade do molde durante a ejeção. As resinas com enchimento de vidro aumentam rapidamente o desgaste da ferramenta. Esta realidade exige ângulos de inclinação ligeiramente mais elevados para preservar o acabamento do molde ao longo de milhares de ciclos.
Os engenheiros que finalizam modelos CAD complexos enfrentam desafios únicos. Paredes verticais simples são fáceis de afunilar. As características estruturais internas exigem um equilíbrio geométrico preciso. Você deve garantir um ângulo de saída de moldagem por injeção verificado para cada face complexa.
Costelas estruturais apresentam uma armadilha DFM comum. A calagem deve ser aplicada com cuidado para evitar que a base da costela fique muito grossa. Uma base espessa cria uma enorme concentração de massa térmica. À medida que essa massa esfria, ela causa marcas desagradáveis na face cosmética oposta. As saliências servem como pontos de montagem para parafusos. Eles exigem conicidade interna e externa. Se você deixar a base do ressalto muito grossa, poderá formar um vazio dentro do plástico. Para evitar isto, limite a espessura da base da nervura a 60% da espessura nominal da parede. Pode ser necessário comprometer a altura das costelas para manter a integridade estrutural.
Os cortes inferiores evitam a ejeção direta. Peças complexas geralmente apresentam encaixes instantâneos ou orifícios laterais. Você deve projetar ações laterais ou elevadores para liberar esses recursos. Taper deve ser integrado diretamente nas ações secundárias. Você deve projetar essa conicidade sem criar incompatibilidades nas linhas de partição. Uma má transição entre a ação lateral e a cavidade principal deixa flash. Também cria uma linha testemunha perceptível na peça final.
Os produtos de consumo exigem uma estética imaculada. Considere um exemplo prático de aplicação. Projetar um molde de injeção de eletrodomésticos para uma caixa de aspirador de pó premium requer um planejamento meticuloso. As superfícies externas de classe A devem estar totalmente livres de marcas de arrasto. Você não pode ocultar defeitos nessas superfícies. Os acabamentos de alto brilho agarram o aço de maneira diferente dos acabamentos foscos. Este cenário requer um equilíbrio preciso. Você deve combinar o polimento pesado de nível SPI-A com uma tiragem generosa e otimizada para garantir uma qualidade visual impecável.
Compradores e engenheiros frequentemente enfrentam problemas de moldagem durante a amostragem inicial. Você pode estar analisando o feedback confuso do DFM de um fornecedor agora. Identificar a causa raiz de uma falha de ejeção permite negociar mudanças efetivas no projeto.
Melhores Práticas: Guarde os primeiros 'tiros curtos' e amostras defeituosas durante os testes de ferramentas para diagnosticar com precisão o atrito de ejeção.
Você pode diagnosticar problemas de geometria de ferramentas examinando as peças defeituosas. Observe atentamente estes três modos de falha principais:
Se você detectar esses defeitos, deverá negociar alterações no DFM com seu parceiro de fabricação. Comece solicitando uma análise abrangente do fluxo do molde. Esta simulação visualiza o processo de resfriamento e encolhimento. Ele destaca áreas de alto atrito de ejeção. Pode ser necessário ajustar a profundidade da textura em faces problemáticas. Alternativamente, você pode alterar a localização da linha de partição. Mover a linha de partição geralmente permite uma melhor distribuição de conicidade entre os recursos críticos.
Otimizar o design da sua ferramenta é um equilíbrio delicado. Requer harmonização da estética das peças, da física dos materiais e da mecânica das ferramentas. Você não pode isolar uma variável sem afetar o resultado geral. Uma conicidade perfeitamente calculada garante que seu processo de fabricação ocorra sem problemas desde o primeiro dia.
Você deve adicionar a conicidade adequada no início do estágio CAD. Isso evita modificações dispendiosas na ferramenta e atrasos no lançamento posterior. Tentar consertar problemas de ejeção após cortar aço esgota seu orçamento e desperdiça um tempo valioso. A engenharia proativa sempre vence.
Incentivamos você a enviar seus arquivos CAD 3D para uma revisão abrangente do DFM. Nossos especialistas validarão sua geometria exata e escolhas de materiais. Esta etapa proativa garante uma fase de ejeção limpa e uma produção altamente escalonável.
R: O mínimo absoluto é geralmente 0,5 graus. Os engenheiros reservam esta conicidade ultrabaixa exclusivamente para paredes verticais muito curtas e sem textura, onde o espaço do projeto é severamente restrito. No entanto, a linha de base padrão da indústria permanece entre 1,5 e 2,0 graus para a maioria das peças convencionais, para garantir uma liberação limpa.
R: É teoricamente possível para peças muito rasas usar materiais autolubrificantes específicos e agentes desmoldantes agressivos. No entanto, os especialistas do setor desencorajam fortemente projetos com rascunho zero. Isso apresenta riscos extremos de danos permanentes às peças, desgaste severo da superfície e desgaste acelerado da ferramenta.
R: A conicidade deve sempre se afastar da linha de partição. Esta geometria garante que a peça moldada se separe perfeitamente à medida que a ferramenta abre. Alterar o ângulo pode mudar fisicamente o local onde as duas metades do molde se encontram, potencialmente movendo a linha testemunha para uma face cosmética diferente.
R: Sim, muitas vezes muda. O plástico se afasta da cavidade externa e encolhe firmemente no núcleo interno à medida que esfria. Devido a esse efeito de fixação, os recursos principais geralmente exigem uma conicidade um pouco mais agressiva para garantir uma liberação limpa sem marcas de pressão dos pinos.
