O setor de saúde exige perfeição. Quando vidas estão em risco, os componentes de um ventilador, de uma seringa ou de uma ferramenta cirúrgica não podem falhar. É aqui que entra a moldagem por injeção de dispositivos médicos . É a espinha dorsal da fabricação médica moderna, fornecendo uma maneira de produzir grandes volumes de peças complexas, estéreis e confiáveis.
Se você está procurando uma maneira de escalar a produção e ao mesmo tempo manter rigorosos padrões de segurança, este guia é para você. Exploraremos como um molde de injeção médica transforma a resina bruta em equipamentos que salvam vidas, o papel crítico das salas limpas e por que a seleção do material determina o sucesso do seu produto final.

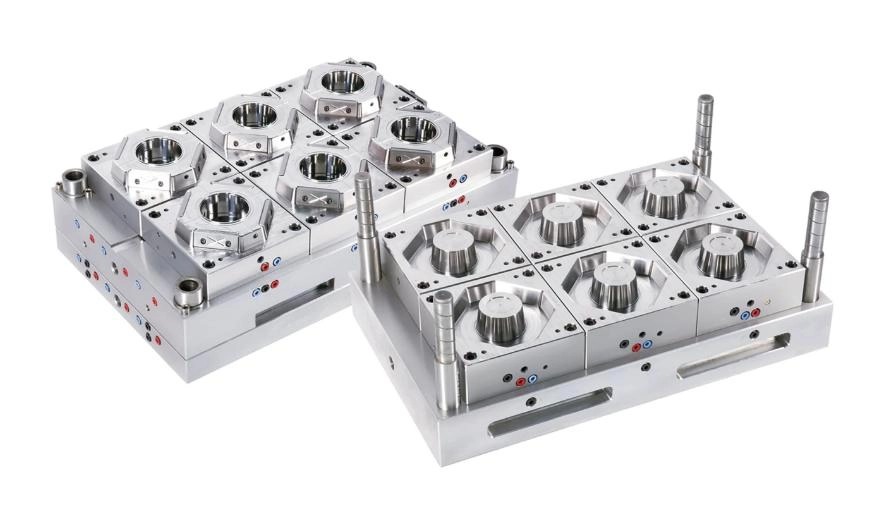

Basicamente, um molde de injeção médica é uma ferramenta de engenharia de precisão projetada para produzir peças plásticas com extrema repetibilidade. Ao contrário dos bens de consumo em geral, os componentes médicos têm tolerância zero a defeitos. Uma pequena rebarba ou uma bolha de ar microscópica pode comprometer a esterilidade ou o funcionamento de um dispositivo descartável.
Na área médica, “perto o suficiente” nunca é suficiente. Nós nos concentramos na engenharia de alta precisão porque essas peças geralmente interagem diretamente com o corpo humano ou com fluidos de diagnóstico sensíveis. O molde deve levar em conta o encolhimento do material, a expansão térmica e as geometrias complexas necessárias para aplicações modernas de saúde.
Classe de aço: Usamos aço inoxidável de alta qualidade (como S136 ou 420V) para resistir à corrosão de resinas de grau médico.
Acabamento de superfície: Os moldes geralmente exigem acabamentos polidos espelhados para garantir que as peças sejam facilmente ejetadas sem lubrificantes, o que pode contaminar o produto.

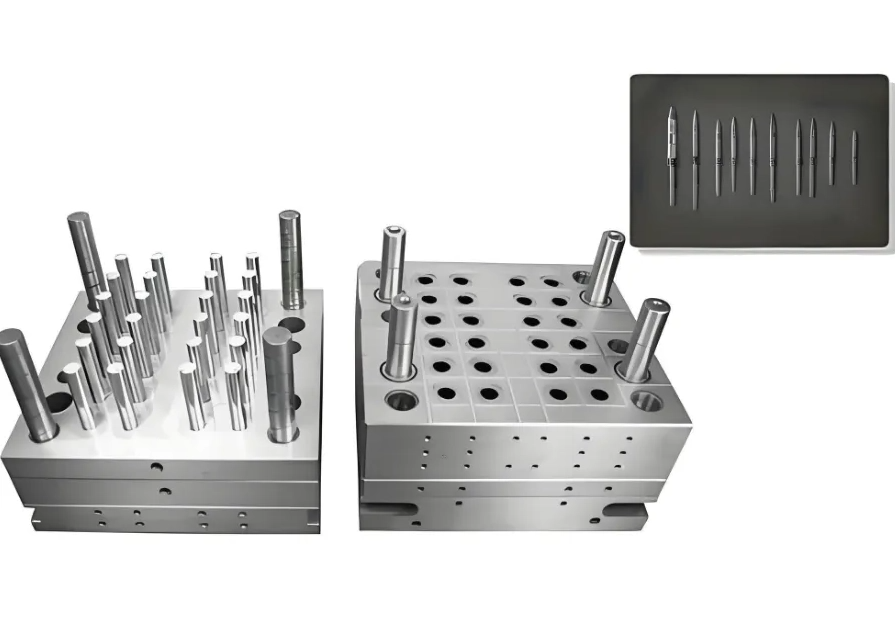

Multicavitação: Para atender à alta demanda, um molde de injeção médica geralmente apresenta múltiplas cavidades, o que nos permite produzir dezenas de peças em um único ciclo.
| Recurso | Moldagem por injeção padrão | Moldagem por injeção médica |
| Material | ABS/PP de uso geral | Termoplástico de grau médico |
| Ambiente | Chão de fábrica padrão | Sala limpa com certificação ISO |
| Tolerância | +/- 0,1 mm | +/- 0,01 mm ( alta precisão ) |
| Validação | Controle de qualidade básico | Protocolos IQ/OQ/PQ |
Escolher o termoplástico certo é a decisão mais crítica na fase de projeto. Afeta tudo, desde a resistência da peça até a forma como ela reage à esterilização. Nem todos os plásticos são criados iguais, especialmente quando precisam ser biocompatíveis.
PEEK (Polieteretercetona): Conhecido por sua incrível força e resistência a altas temperaturas. É frequentemente usado para implantes.
Policarbonato (PC): É transparente, resistente e pode suportar a esterilização por radiação. Ideal para sistemas de distribuição de fluidos.
Polipropileno (PP): Excelente resistência química. É a solução ideal para componentes de dispositivos descartáveis, como corpos de seringas.
Silicone (LSR): Embora seja tecnicamente um elastômero, é vital para peças flexíveis como juntas e válvulas.
Qualquer material usado em um molde de injeção médica deve passar nos testes USP Classe VI ou ISO 10993. Esses testes garantem que o plástico não libera produtos químicos nocivos nem causa reações adversas quando em contato com tecidos humanos. Priorizamos misturas de materiais personalizados quando um projeto tem requisitos exclusivos, como propriedades antimicrobianas ou radiopacidade específica para visibilidade de raios X.
Eles devem sobreviver ao processo de limpeza. Quer se trate de Autoclave (vapor), Óxido de Etileno (EtO) ou radiação gama, o termoplástico deve manter sua integridade estrutural. Por exemplo, alguns tipos de PC podem amarelar sob raios gama, por isso selecionamos versões estabilizadas para manter o produto com aparência profissional e segura.
Você não pode fabricar um componente de molde de injeção médica em um armazém empoeirado. A contaminação é o inimigo. Mesmo uma única célula da pele ou uma partícula de poeira pode levar à rejeição do lote.
A maior parte da moldagem médica ocorre em salas limpas ISO Classe 7 ou 8. Estas salas controlam a concentração de partículas transportadas pelo ar. Usamos filtros HEPA para limpar o ar e manter a pressão positiva para impedir a entrada de contaminantes externos.
Procedimentos de bata: Os técnicos usam redes para o cabelo, luvas e jalecos.
Máquinas Elétricas: Preferimos máquinas injetoras totalmente elétricas. São mais limpos que os hidráulicos porque não utilizam óleo, que pode vazar ou vaporizar.
Embalagem automatizada: para minimizar o contato humano, os robôs geralmente pegam as peças do molde de injeção médica e as colocam diretamente em embalagens estéreis.
A fabricação em salas limpas não envolve apenas “estar limpo”. Trata-se de consistência. Ao controlar a temperatura e a umidade, garantimos que o termoplástico se comporta exatamente da mesma maneira durante cada ciclo. Isto leva a resultados de alta precisão que atendem aos mais rigorosos regulamentos da FDA ou CE.
À medida que os dispositivos médicos se tornam menores e mais portáteis, a demanda por moldagem de paredes finas disparou. Pense em um monitor portátil de glicose ou em uma bomba de insulina vestível. Esses dispositivos precisam ser leves, mas incrivelmente duráveis.
Quando as paredes de uma peça são mais finas que 1 mm, o plástico esfria muito rapidamente. Devemos injetar o material em altas velocidades e pressões para preencher o molde de injeção médica antes que a resina solidifique. Isso requer maquinário especializado e moldes altamente ventilados para evitar “marcas de queimadura” causadas pelo ar preso.
Às vezes, criamos peças tão pequenas que cabem na ponta de uma agulha. Esses pequenos componentes exigem uma abordagem personalizada para o projeto do molde.
Micro-recursos: Recursos tão pequenos quanto 5 mícrons.
Tolerâncias restritas: geralmente medidas em mícrons, não em milímetros.
Projeto especializado de portão: A forma como o plástico entra no molde é crucial para evitar o cisalhamento do material.
O uso de micromoldagem Ferramentas menores significam incisões menores, tempos de recuperação mais rápidos para os pacientes e menor risco de infecção. Nosso foco é ampliar os limites do que um de alta precisão permite que os cirurgiões realizem procedimentos menos invasivos. molde de injeção médica pode alcançar nessas pequenas escalas.
A melhor maneira de economizar tempo e dinheiro é projetar a peça corretamente desde o início. DFM é o processo de otimização do design de uma peça para que seja mais fácil e barato produzir usando um molde de injeção médica.
Espessura uniforme da parede: Isso evita empenamentos e 'marcas de afundamento'. Se você precisar de espessuras diferentes, usamos transições graduais.
Ângulos de inclinação: Adicionamos uma ligeira conicidade (geralmente 1-2 graus) às paredes verticais. Isso permite que a peça deslize facilmente para fora do molde de injeção médica .
Cantos radiados: Cantos agudos são concentradores de tensão. Os cantos arredondados melhoram o fluxo do material e tornam a peça mais resistente.
Antes de cortarmos aço para um molde personalizado , usamos o software de simulação Moldflow. Isto nos diz como o termoplástico fluirá para dentro da cavidade. Ele identifica problemas potenciais, como armadilhas de ar ou “linhas de malha” fracas, antes que aconteçam.
Quando os engenheiros trabalham com o moldador desde o início, eles podem identificar maneiras de simplificar o molde de injeção médica . Talvez duas partes possam ser combinadas em uma, ou uma ação lateral complexa possa ser substituída por um desligamento mais simples. Isto reduz o risco de falha durante a fase de validação.
No mundo médico, se não fosse documentado, não aconteceu. Validação é o processo de provar que seu molde de injeção médica produz consistentemente peças que atendem às especificações.
Qualificação de Instalação (IQ): Verificamos se a máquina e o molde de injeção médica estão instalados corretamente e possuem todas as utilidades necessárias (energia, água, ar).
Qualificação Operacional (QO): Testamos os limites do processo. O que acontece se a temperatura for 5 graus mais alta? E se a pressão cair? Encontramos a “janela de operação” onde as peças ainda estão perfeitas.
Qualificação de Desempenho (PQ): Operamos a máquina em condições normais por um período prolongado (geralmente três lotes separados) para provar que o processo é estável e repetível ao longo do tempo.
Utilizamos ferramentas avançadas de metrologia para verificar dimensões de alta precisão .
CMM (Máquina de Medição por Coordenadas): Para medições 3D.
Sistemas de visão: câmeras automatizadas que verificam defeitos em cada peça em tempo real.
Teste de queda de pressão: Para garantir que um dispositivo descartável, como um conector, não vaze.
Cada lote de termoplástico e cada execução do molde de injeção médica são rastreados. Se um problema for descoberto meses depois, podemos rastreá-lo até o dia específico, a máquina e o lote de material utilizado. Este nível de responsabilidade é o que torna a produção médica tão confiável.
Embora a qualidade seja a prioridade, também entendemos que o custo é um fator. Gerenciar o ciclo de vida de um molde de injeção médica requer um equilíbrio entre o investimento inicial e a economia a longo prazo.
Um molde de alta precisão é um investimento inicial caro. No entanto, à medida que você dimensiona um para milhões de unidades dispositivo descartável , o custo por peça cai significativamente. Ajudamos os clientes a decidir entre “ferramentas de ponte” (mais baratos, moldes de alumínio para baixo volume) e “ferramentas de produção” (aço endurecido para grandes volumes).
Sistemas de Câmara Quente: Mantêm o plástico fundido nos canais, reduzindo o desperdício. Em um molde de injeção médica , isso economiza resina cara de grau médico.
Moldes com múltiplas cavidades: Aumentar o número de cavidades permite produzir mais peças no mesmo tempo.
Automação: O uso de robôs para desgaseificação e embalagem reduz os custos de mão de obra e elimina erros humanos.
Um molde de injeção médica é um ativo valioso. A manutenção regular – limpeza, lubrificação e inspeção de desgaste – é essencial. Seguimos cronogramas rigorosos de manutenção preventiva para garantir que o molde dure a vida útil pretendida, que pode ser superior a um milhão de ciclos para aço de alta qualidade.
A moldagem por injeção de dispositivos médicos é um campo complexo, mas gratificante. Requer um conhecimento profundo do comportamento dos termoplásticos , engenharia de alta precisão e uma mentalidade de “qualidade em primeiro lugar”. Seguindo as etapas deste guia – desde a seleção do material até a validação rigorosa de IQ/OQ/PQ – você pode garantir que seu dispositivo médico seja seguro, eficaz e pronto para o mercado.
Esteja você desenvolvendo uma ferramenta cirúrgica personalizada ou um dispositivo descartável de grande volume , o sucesso do seu projeto depende da qualidade do seu molde de injeção médica . A parceria com um especialista que entende as nuances da fabricação de salas limpas e das regulamentações médicas é a melhor maneira de transformar sua visão em realidade.
P: Quanto tempo leva para construir um molde de injeção médica?
R: Normalmente, leva de 8 a 12 semanas. Isso inclui a fase de projeto, análise DFM, usinagem CNC e as amostras iniciais 'T1' para teste.
P: Posso usar plásticos reciclados em moldagens médicas?
R: Geralmente, não. A maioria dos padrões médicos exige “virgem” termoplástico para garantir que não haja contaminantes ou inconsistências nas propriedades do material.
P: Qual é a diferença entre um molde de câmara fria e um molde de câmara quente?
R: Uma câmara fria cria um 'sprue' ou resíduo de plástico que deve ser aparado. Uma câmara quente mantém o plástico quente, para que nunca solidifique nos canais, o que é mais eficiente para a produção em alto volume de um dispositivo descartável.
P: Por que o aço inoxidável é usado em moldes médicos?
R: O aço inoxidável resiste à ferrugem e à corrosão. Como muitas peças médicas são moldadas em salas limpas onde a umidade é controlada e algumas resinas liberam gases corrosivos, o aço inoxidável garante que o molde de injeção médica permaneça imaculado.
