Uma pequena peça moldada pode afetar a segurança do paciente? Na fabricação de produtos de saúde, a resposta é sim. A moldagem por injeção médica ajuda a produzir componentes precisos, biocompatíveis e estéreis em escala. Neste guia, você aprenderá as principais regras de projeto, escolhas de materiais, métodos de fabricação, necessidades de conformidade e práticas emergentes para melhores peças médicas.
A moldagem por injeção médica é a base na produção de componentes de precisão para a saúde. Ele permite que os fabricantes produzam consistentemente dispositivos complexos com tolerâncias restritas, essenciais tanto para itens de uso único quanto para implantes de longo prazo. As principais aplicações incluem instrumentos cirúrgicos, como fórceps, pinças e retratores, dispositivos implantáveis, como componentes ortopédicos ou dentários, e consumíveis descartáveis, incluindo seringas, tubos intravenosos e placas de Petri.
Uma das principais vantagens da moldagem por injeção é a precisão . O processo permite peças repetíveis e de alta precisão que atendem a requisitos dimensionais rigorosos, minimizando erros de montagem e garantindo a confiabilidade do dispositivo. A repetibilidade é outro benefício crucial: depois que um molde é validado, cada ciclo produz peças quase idênticas, o que é fundamental para a conformidade regulatória e a segurança do paciente. Além disso, a eficiência de custos é alcançada através da automação, do baixo desperdício de materiais e da capacidade de dimensionar os volumes de produção sem aumentos significativos no custo unitário. Finalmente, o processo fornece componentes duráveis capazes de suportar processos de esterilização, exposição química e estresse mecânico sem degradação.
A conformidade com os padrões regulatórios não é negociável na moldagem por injeção médica. A Food and Drug Administration dos EUA e normas internacionais como a ISO definem as regras que garantem a segurança e eficácia dos dispositivos.
Padrão | Escopo | Relevância |
ISO 13485 | Sistema de gestão de qualidade para dispositivos médicos | Garante rastreabilidade, gerenciamento de riscos e processos de produção consistentes |
ISO 10993 | Avaliação biológica de dispositivos médicos | Confirma a biocompatibilidade e a segurança dos materiais para o paciente |
ISO 14644 | Salas limpas e ambientes controlados | Define requisitos para minimizar a contaminação durante a fabricação |
Os dispositivos médicos são categorizados em três classes com base no risco. A classe I inclui itens de baixo risco, como tubos de ensaio e abaixadores de língua. A classe II abrange produtos de risco moderado, como lentes de contato ou dispositivos de infusão, às vezes subdivididos em IIa e IIb para risco médio e médio a alto. A Classe III consiste em dispositivos de alto risco, como marca-passos ou próteses implantáveis. A classificação afeta tanto o nível de escrutínio regulatório quanto os controles de fabricação exigidos durante a moldagem por injeção.
Manter um ambiente controlado é essencial para evitar a contaminação de componentes médicos sensíveis. As salas limpas para moldagem por injeção médica são normalmente mantidas na classe ISO 7–8 , garantindo que o material particulado seja minimizado. Esses ambientes são equipados com filtragem HEPA, gerenciamento rigoroso do fluxo de ar e temperatura e umidade monitoradas para manter condições ideais de moldagem.
Além dos controles físicos, os processos devem aderir a protocolos de esterilização compatíveis com os materiais utilizados. Isso inclui validação para autoclavagem, irradiação gama ou esterilização por óxido de etileno, quando necessário. Práticas adequadas em salas limpas combinadas com padrões de processo rigorosos ajudam a garantir que os componentes médicos moldados sejam seguros, consistentes e prontos para uso clínico.
Na moldagem por injeção médica , a seleção do material deve começar com a função clínica do dispositivo, o nível de contato com o paciente, o método de esterilização e o ambiente de trabalho esperado. Um material com bom desempenho em um produto de consumo pode falhar em um ambiente médico se não tolerar desinfetantes, fluidos corporais, calor, radiação ou manuseio repetido. Por esta razão, os engenheiros frequentemente avaliam a biocompatibilidade, estabilidade dimensional, resistência mecânica, absorção de umidade e resistência química a longo prazo antes de finalizar a resina.
Material | Força-chave | Uso Médico Comum |
Pe | Resistência à umidade e estabilidade química | Tubulação, recipientes, conectores |
Pp | Resistência à fadiga e processabilidade de baixo custo | Seringas, tampas, peças médicas descartáveis |
PC | Transparência, robustez e resistência ao impacto | Caixas transparentes, máscaras, componentes de diagnóstico |
ESPIAR | Alta resistência, resistência ao calor e resistência química | Peças implantáveis, ferramentas cirúrgicas, dispositivos de alto desempenho |
TPE | Toque suave e flexibilidade elástica | Peças do cateter, alças, vedações |
Silicone | Flexibilidade, resistência ao calor e biocompatibilidade | Tubulação, máscaras, vedações, componentes de contato suave |
A compatibilidade da esterilização é especialmente importante. A autoclavagem expõe as peças ao calor e à umidade, a radiação gama pode afetar a estrutura do polímero e o óxido de etileno requer materiais que possam suportar a exposição química sem deformação ou problemas de desempenho relacionados a resíduos.
Uma peça médica bem projetada deve ser fácil de moldar repetidamente e sem defeitos. A espessura uniforme da parede ajuda a resina fundida a resfriar a uma taxa consistente, reduzindo o risco de marcas de afundamento, vazios, empenamento e tensão interna. Quando as alterações de espessura são inevitáveis, transições suaves, chanfros ou raios devem ser usados em vez de etapas abruptas.
Os ângulos de inclinação são outro requisito prático. As paredes verticais precisam de conicidade suficiente para que o componente moldado possa se soltar da ferramenta de maneira limpa, sem arranhões, marcas de arrasto ou distorção dimensional. Os cantos arredondados também são preferidos às bordas internas afiadas porque melhoram o fluxo do material e reduzem a concentração de tensão.
Costelas e saliências devem fortalecer a peça sem criar seções grossas. As nervuras são normalmente projetadas mais finas do que a parede principal para evitar o afundamento da superfície, enquanto as saliências devem ser apoiadas com nervuras ou reforços em vez de serem excessivamente grossas. O posicionamento da porta e da linha de partição também afeta o desempenho e a aparência. As portas devem suportar um enchimento equilibrado, enquanto as linhas divisórias devem ser posicionadas onde não interfiram nas superfícies de vedação, áreas de montagem ou zonas estéticas visíveis.
Os componentes médicos geralmente precisam ser ajustados a outras peças moldadas, metálicas, eletrônicas ou de toque suave, portanto, o planejamento de tolerâncias deve ser feito antecipadamente. As tolerâncias comerciais podem ser adequadas para itens descartáveis simples, enquanto tolerâncias finas são frequentemente necessárias para alojamentos de diagnóstico, componentes de passagem de fluidos, peças relacionadas a implantes e conjuntos com necessidades críticas de alinhamento.
Os projetistas devem evitar especificar tolerâncias desnecessariamente rígidas em cada recurso, pois isso pode aumentar o custo do ferramental e a dificuldade de produção. Em vez disso, as dimensões críticas para o funcionamento devem ser claramente identificadas, enquanto as áreas menos importantes podem utilizar tolerâncias práticas de moldagem.
As ferramentas de simulação podem melhorar os resultados da moldagem por injeção médica antes do início da ferramentaria. A análise do fluxo do molde ajuda a prever o equilíbrio do enchimento, linhas de solda, armadilhas de ar, encolhimento, marcas de afundamento e empenamento. A simulação de resfriamento também pode revelar pontos quentes que podem causar encolhimento irregular. Ao resolver esses problemas durante a fase de projeto, os fabricantes podem reduzir as modificações nos moldes, encurtar os ciclos de desenvolvimento e melhorar a consistência das peças médicas finais.
A moldagem por injeção médica avançada não se limita à moldagem termoplástica padrão. Diferentes componentes médicos requerem diferentes estratégias de moldagem dependendo da espessura da parede, comportamento do material, geometria da peça, necessidades de colagem e volume de produção. Selecionar antecipadamente o processo certo ajuda a reduzir o risco de redesenho e melhora a consistência durante a validação e expansão.
Método | Melhor usado para | Valor de fabricação |
Moldagem de parede fina | Carcaças leves, gabinetes pequenos, peças médicas compactas | Reduz o uso de material, mantendo a precisão e a repetibilidade |
Inserir moldagem | Peças que combinam plástico com metal, cerâmica ou componentes pré-formados | Cria estruturas integradas fortes sem montagem separada |
Sobremoldagem | Punhos, vedações, alças e peças multimateriais de toque suave | Melhora a ergonomia, a vedação ou o conforto através de materiais em camadas |
Moldagem assistida por gás | Peças ou componentes maiores com seções mais espessas | Ajuda a reduzir marcas de afundamento, tensão interna e peso do material |
Moldagem de silicone líquido | Peças médicas flexíveis, como tubos, máscaras, vedações e dispositivos de contato suave | Suporta biocompatibilidade, flexibilidade e desempenho estável |
A moldagem por inserção e a sobremoldagem são frequentemente comparadas, mas resolvem diferentes problemas de projeto. A moldagem por inserção coloca um componente pré-fabricado dentro do molde antes que a resina flua ao seu redor, tornando-a útil para montagens reforçadas ou componentes com ferragens incorporadas. A sobremoldagem constrói um material sobre outro substrato moldado, muitas vezes melhorando a aderência, a vedação, o amortecimento ou o conforto do usuário.
As decisões sobre ferramentas afetam diretamente a qualidade da peça, o prazo de entrega e o custo de produção. Os moldes de protótipo são comumente usados durante o desenvolvimento inicial porque permitem testes de projeto e produção de pequenos lotes antes de se comprometer com ferramentas em grande escala. Para produção a longo prazo, moldes de aço de alto volume proporcionam melhor durabilidade, controle dimensional mais rígido e vida útil mais longa, especialmente quando são necessários ciclos repetidos e expectativas rígidas de qualidade médica.
Um molde confiável também deve gerenciar o resfriamento, a ejeção e a qualidade da superfície. Os canais de resfriamento devem ser projetados para manter a temperatura da peça uniforme, pois o resfriamento irregular pode causar empenamento, encolhimento ou variação dimensional. Os mecanismos de ejeção devem liberar a peça sem deixar danos funcionais ou defeitos visíveis em áreas críticas. O acabamento superficial também é importante, especialmente para invólucros médicos, alças e peças que exigem limpeza suave, textura controlada ou inspeção visual clara.
Alguns componentes médicos moldados requerem operações secundárias após a moldagem para atender aos requisitos de montagem, marcação ou desempenho. Esses processos devem ser planejados durante a fase de projeto, em vez de serem adicionados posteriormente.
As opções comuns de pós-processamento incluem:
● Soldagem ultrassônica para união de componentes moldados sem adesivos.
● Tampografia para adicionar instruções, símbolos ou marcas de identificação.
● Gravação a laser para marcação e rastreabilidade duráveis de peças.
● Pickouts para formar recortes internos ou recursos complexos que são difíceis de moldar diretamente.
O acabamento superficial influencia tanto a função quanto a aparência. Uma superfície polida pode facilitar a limpeza ou a transparência, enquanto um acabamento texturizado pode melhorar a aderência e ocultar pequenas marcas cosméticas. Para peças médicas, o acabamento selecionado deve corresponder ao uso do componente, às necessidades de esterilização, aos requisitos de manuseio e aos padrões de inspeção.
A garantia de qualidade em moldagem por injeção médica deve ser incorporada ao processo antes do início da produção completa. Para peças médicas, a inspeção visual por si só não é suficiente; o processo de moldagem deve provar que pode produzir repetidamente componentes seguros, estáveis e dimensionalmente precisos. É aqui que a validação de QI, QO e QP se torna essencial.
Estágio de validação | Objetivo principal | Foco Prático |
QI | Confirma que o equipamento está instalado corretamente | Configuração da máquina, utilitários, ferramentas, documentação |
QO | Testa limites operacionais | Temperatura, pressão, tempo de ciclo, janela de processo |
QP | Verifica a produção repetível | Peças consistentes em condições reais de produção |
Durante a produção, os parâmetros de injeção devem ser monitorados continuamente. A temperatura de fusão, a pressão de injeção, a pressão de retenção, o tempo de resfriamento, a temperatura do molde e a velocidade de enchimento podem afetar o encolhimento, empenamento, flash, vazios e disparos curtos. O monitoramento estável ajuda os fabricantes a identificar pequenas mudanças no processo antes que se tornem grandes falhas de qualidade.
Antes de passar para a fabricação em grande escala, as peças médicas devem passar por prototipagem controlada e produção em pequenos lotes. As ferramentas de ponte são especialmente úteis quando um projeto está próximo da finalização, mas ainda precisa de testes funcionais, verificações dimensionais ou verificação de material. Ele permite que as equipes testem peças moldadas em condições reais sem investir imediatamente em ferramentas de produção de longa duração.
O controle de riscos também deve ser introduzido precocemente. Os métodos comuns incluem:
● PFMEA para identificar possíveis falhas de processo antes da produção.
● Simulação de preenchimento de molde para prever armadilhas de ar, linhas de solda, marcas de afundamento e desequilíbrio de enchimento.
● Revisões multifuncionais envolvendo equipes de design, ferramentas, qualidade, regulamentação e produção.
Essas etapas ajudam a reduzir alterações dispendiosas de molde e evitar atrasos durante o lançamento do produto. Para componentes médicos, o dimensionamento não envolve apenas a produção de mais peças; trata-se de provar que cada lote de produção pode atender aos mesmos requisitos de desempenho, limpeza e documentação.
A moldagem por injeção médica moderna depende cada vez mais de moldagem científica e otimização baseada em dados. A moldagem científica utiliza testes controlados e janelas de processo documentadas para tornar a produção mais previsível. Quando combinados com o monitoramento baseado em IA, os fabricantes podem analisar dados em tempo real e ajustar as condições do processo mais rapidamente, ajudando a reduzir o desperdício e a melhorar a consistência das peças.
A impressão 3D também está se tornando mais valiosa no desenvolvimento inicial. Ele pode suportar iteração rápida de projeto, testes ergonômicos e conceitos de dispositivos personalizados antes do início do trabalho com ferramentas de molde de injeção. Em alguns projetos, os protótipos impressos em 3D ajudam a confirmar a geometria, enquanto a moldagem por injeção valida o material final, o acabamento superficial, a resistência e o desempenho pronto para produção.
A moldagem por injeção médica oferece suporte à produção de peças médicas que exigem dimensões estáveis, desempenho de material controlado e qualidade repetível. Para dispositivos implantáveis, como componentes ortopédicos e acessórios dentários, o processo ajuda a criar peças com geometria precisa, superfícies lisas e resistência mecânica confiável. Estes produtos devem ser compatíveis com tecidos humanos e capazes de funcionar com segurança sob condições exigentes.
As ferramentas cirúrgicas são outra área de aplicação importante. Componentes como fórceps, pinças, cabos de bisturi, retratores e invólucros de instrumentos geralmente exigem materiais fortes de qualidade médica que possam resistir à esterilização repetida, à exposição química e ao estresse mecânico. A moldagem por injeção permite que essas peças sejam produzidas com formato, aderência e integridade estrutural consistentes, o que é importante para um uso clínico seguro e eficiente.
Área de Aplicação | Produtos Comuns | Requisito Prático |

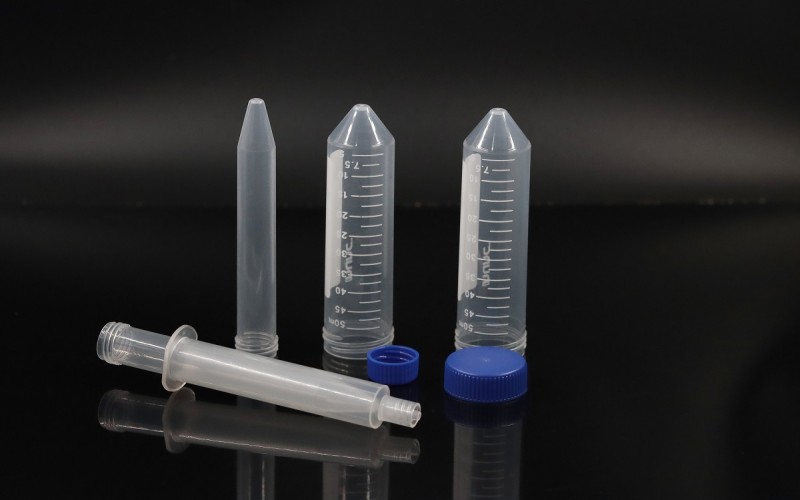

Produtos médicos descartáveis | Seringas, tubos intravenosos, cateteres, pontas de pipetas | Produção limpa, consistência dimensional, contato seguro com o paciente |

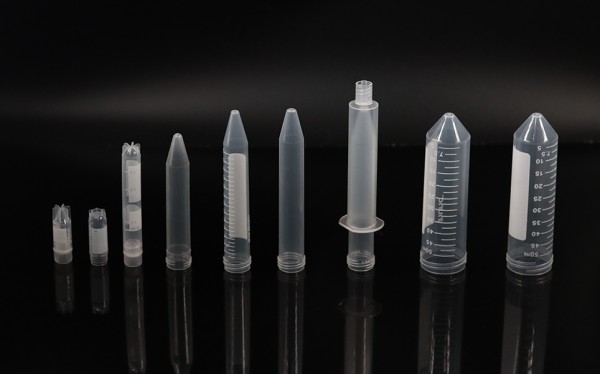

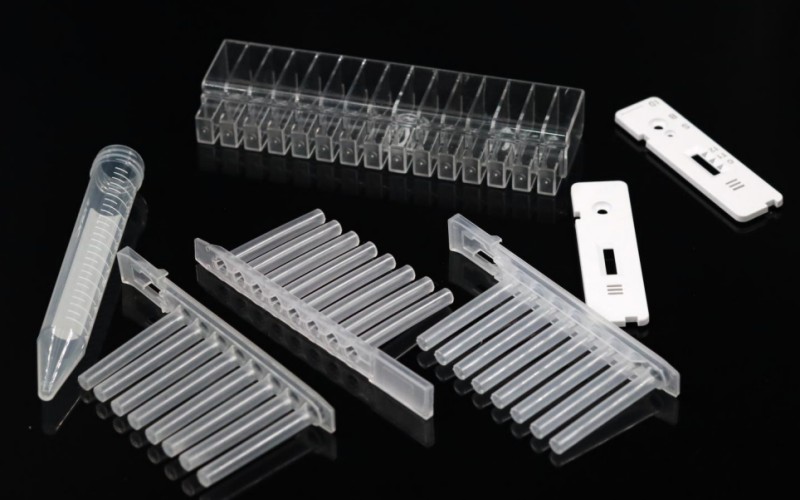

Produtos de laboratório | Placas de Petri, tubos de ensaio, recipientes de amostras | Transparência, resistência química, dimensionamento repetível |
Embalagem médica | Blisters, frascos, tampas, recipientes de proteção | Proteção contra esterilidade, desempenho de vedação, segurança do produto |
Para consumíveis de alto volume, a moldagem por injeção é especialmente valiosa porque pode produzir grandes quantidades de peças uniformes com baixo desperdício de material. Isso ajuda os fornecedores médicos a manter uma produção estável e, ao mesmo tempo, atender às expectativas de limpeza e desempenho.
O impacto prático dos produtos médicos moldados por injeção pode ser visto em hospitais, laboratórios, clínicas odontológicas e na fabricação de dispositivos. Os principais benefícios incluem:
● Consistência: Cada ciclo de moldagem validado pode produzir peças com dimensões e desempenho repetíveis.
● Segurança do paciente: Materiais biocompatíveis e produção controlada reduzem riscos de contaminação e falhas.
● Conformidade regulamentar: Processos documentados apoiam a gestão da qualidade e a rastreabilidade.
● Economia: A moldagem automatizada apoia a produção eficiente tanto de itens descartáveis como de componentes médicos de precisão.
A moldagem por injeção médica ajuda a criar componentes médicos seguros, precisos e confiáveis. O sucesso depende da seleção adequada do material, dos princípios DFM, dos métodos de moldagem especializados e da rigorosa garantia de qualidade. Com experiência em projeto de moldes médicos, usinagem CNC, prototipagem e suporte de moldagem por injeção, Taizhou Huangyan Guangchao Mould Co., Ltd. ajuda os clientes a desenvolver peças médicas compatíveis, duráveis e escaláveis para aplicações de saúde exigentes.
R: A moldagem por injeção médica produz peças plásticas precisas para dispositivos, diagnósticos, ferramentas cirúrgicas e embalagens estéreis.
R: A moldagem por injeção médica geralmente usa PP, PE, PC, PEEK, TPE e silicone com base na biocompatibilidade.
R: A moldagem por injeção médica requer validação IQ/OQ/PQ para confirmar a repetibilidade, o controle de qualidade e a conformidade regulatória.
